五金冲压厂五金冲压件引起撕裂的原因分析?五金冲压件常见的撕裂、歪斜形式 中间护面支架冲压工艺流程为:落料冲孔-冲孔切口-翻边成形-切口-翻边。

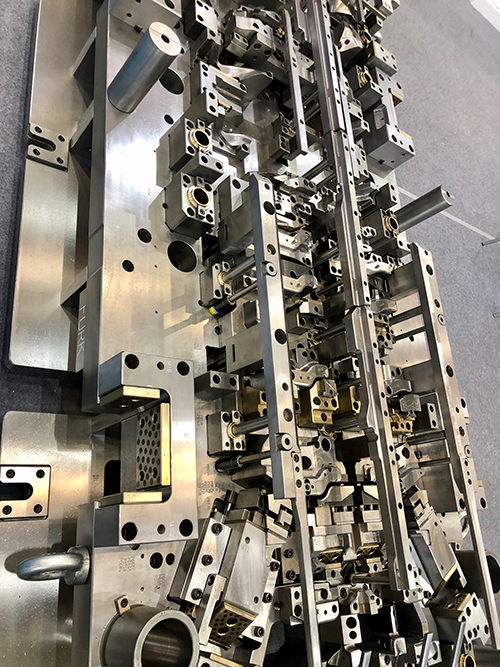

![五金冲压厂](//memberpic.114my.com.cn/0419131/uploadfile/image/20211009/20211009173448_1730539609.jpg)
中间护面支架成形过程中发生撕裂、歪斜的形式多种多样,其撕裂部位主要分布在制件孔型处,侧壁拐角处R圆弧与壁颈交界处等,因冲压成形与生产工艺条件的差异,各断裂部位所占的比例不同。撕裂可以是一次性成形撕裂,也可以是由于疲劳裂纹即隐形裂纹发展引起的撕裂。
原因分析, 根据现场的实际情况,通过检查制件撕裂部位、断口形态及挤伤程度,认为引起制件撕裂、歪斜行为主要体现在翻边成形工序,引起此工序现象发生的原因如下:
1、成形工艺参数执行不到位 ,在制件成形过程中,工艺要求凹模、压料芯以及两者的制件必须紧密贴合在一起,在机床滑块下滑时压迫板料塑性变形而实现成形。但现在由于压制出的制件存在质量不稳定等缺点,就说明机床压力在生产过程中处于压力跳动不均衡状态。
究其原因,主要是加工技术人员未按工艺指定要求在这一阶段及时对机床压力进行调整,或者是在每个班次的交接时,没有相互沟通机床压力稳定性信息,而导致制件质量不稳定。
2、翻边成形模具设计缺陷 ,该模具为一模双腔左/右件公用,由于本工序内容除翻边外,还兼备形状成形内容,加之制件特殊复杂,弯曲面狭小,成形要求凹模压料芯与成形面相符等,导致模具结构条件成形行程大,压料面积小。设计人员在最初模具设计时,仅考虑到了压料面小这一特征,却忽视了压料芯成形导滑行程。
存在如下设计缺陷:
(1)压料芯导向长度设计为125mm,实际导向长度为115mm,虽然在设计范围内,但存在托起部分115mm运动超过有效导向长10mm,存在压料芯托起不稳定,制件定位不准的弊病。
(2)长达115mm的成形高度,需设计专用导滑板,不能靠加工面与凹模侧壁滑配间隙导向,侧斜致摩擦力增大,自润滑效果极差,强大的侧向力得不到有效消除,批量生产后会导致因长期磨损而引起导向间隙增大,提前丧失模具正常导向效果,从而会产生恶性质量事故。
3、模具加工制件与图纸设计存在误差 如明确标出需加工出导向的区域。但由于压料芯为复杂型面故采用铸件成形后再对导向面进行机加工,造成加工面与凹模导向面滑配后存在间隙误差,在模具正常运行过程中出现了压料芯左/右摆动。
制件成形前,定位靠压料芯上平面的定位销及孔进行,这样就要求压料芯在制件成形中必须保证稳定、可靠和正确地导滑,否则制件在成形中将会失稳,从而使压料芯与凹模壁发生碰撞挤压,造成制件产生拉应力。起制件撕裂、歪斜不正。
再加之,若模具结构中考虑其他因素,而忽视采用专用导滑板导向的情况,存在两者制件在挤压摩擦强烈进行后,导向间隙瞬间被破坏而无法正确导向的危险。 由于此种结构的导向间隙为调试滑配间隙,一旦损坏将没有更有效地调整手段,会长期影响制件的成形质量,并带来安全隐患。
而且,在导向部位未采用专用导滑板,反而采用了加工型面相互导向结构,存在间隙过大后,无法调整的缺陷,导致了制件出现了撕裂、歪斜不正行为。
